產品概述

MS19 系列智能多功能電力儀表是針對工礦企業、公共設施、智能電力監控需求而設計的。能測量所有的常用電力參數，具有顯示直觀、精度高、抗震動等 有優點。還帶有脈沖輸出和 RS485 通訊接口，可實現數據的遠程傳輸，并可選配開關量輸入輸出、模擬量輸出、諧波含量分析、多費率電能統計等多個功能。 本產品適用于能源管理系統、變電站自動化、配電網自動化、工業自動化、小區電力監控、智能配電柜中。

產品標準

GB/T17215.322-2008 交流電測量設備 - 特殊要求 - 第 22 部分：靜止式有功電能表 (0.2S 級和 0.5S 級 ) GB/T17215.323-2008 交流電測量設備 - 特殊要求 - 第 23 部分：靜止式無功電能表 (2 級和 3 級 )

MS19 系列多功能電力儀表

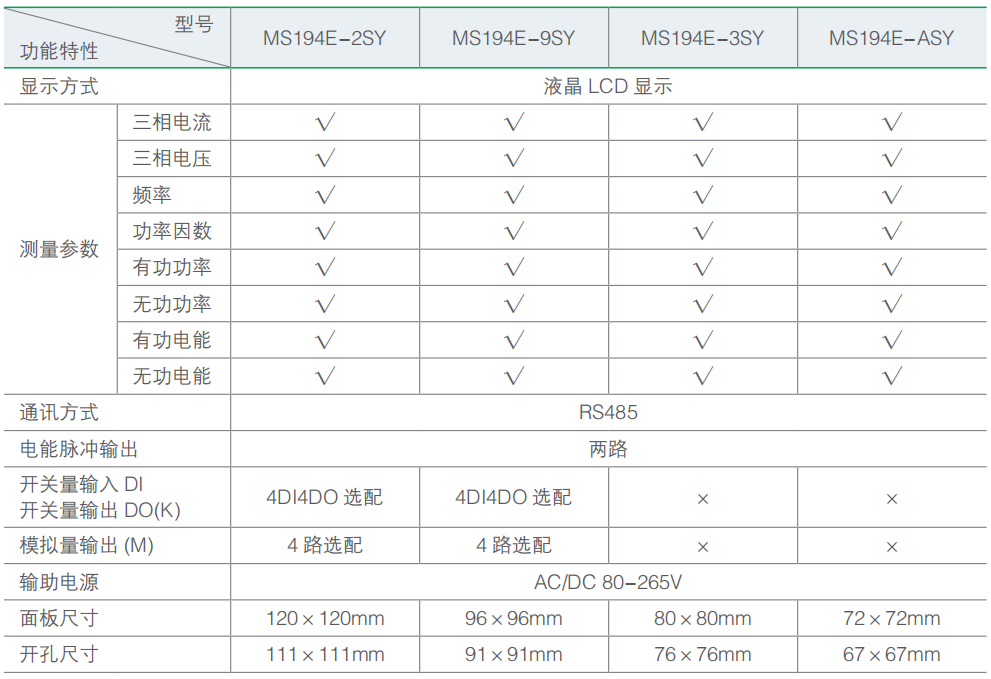

規格選型

注：1、三相全電量測量包括：三相電流、電壓，三相有功功率，三相無功功率，功率因數，正向有功無功電能顯示。

2、選配的擴展功能為常規最多能擴展的功能數量，如有特殊訂貨要求，請與我公司技術部門協商解決。

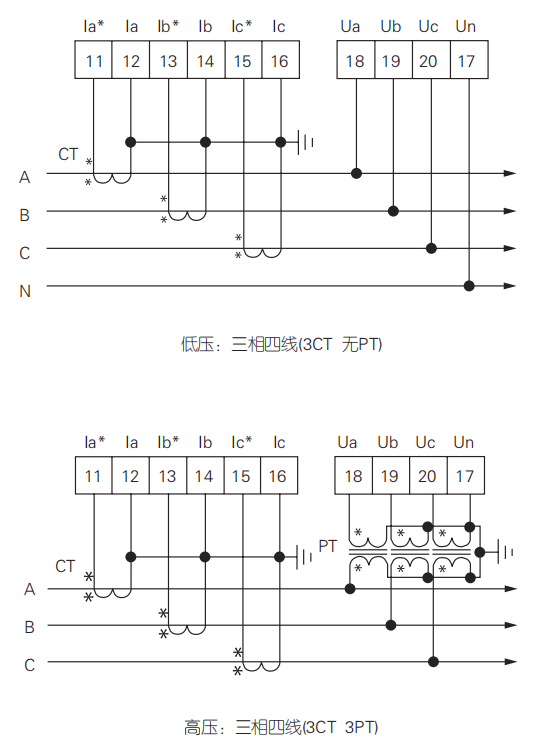

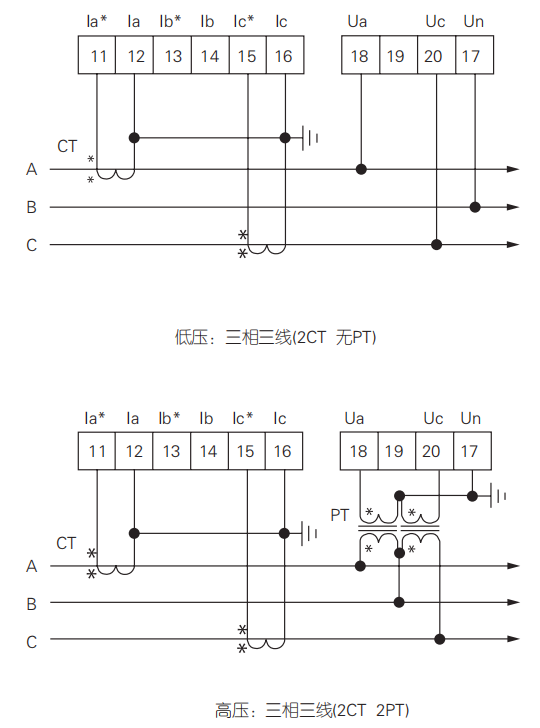

接線圖

注：如與儀表殼體上接線圖不一致，請以儀表殼體上為準基本電量測量 + 開關量輸入 + 開關量輸出 + 模擬量變送輸出

典型信號接線圖
